DEMİRDÖKÜM MAXİAİR ISI POMPASI - 16kW
TEKNİK ÖZELLİKLER
* Due to the effectiveness of 21.04.2018 Date ERP regulation in Turkey, sales of non-condense boilers is not available in Turkey.

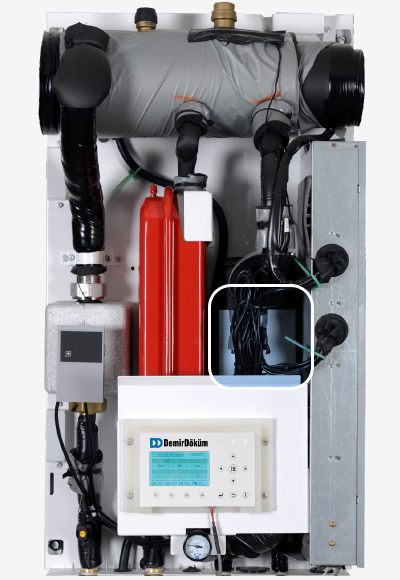

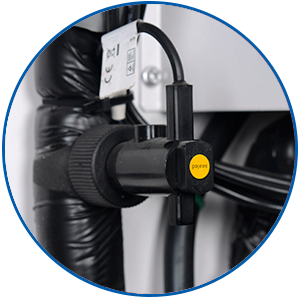

AKIŞ ANAHTARI
Su borusunda düşük akış olması ya da hiç akış olmaması durumlarında cihazın bozulmasını önlemek için su borusuna önceden akış anahtarı takılmıştır. Bu anahtar, sıvı akışını izler ve kapatma fonksiyonu ile cihazı korur.
ELEKTRİKLİ ISITICI
Mevsim normalleri altındaki kış koşullarında ısıtma konforundan ödün vermemek adına devreye girerek takviye sağlar.

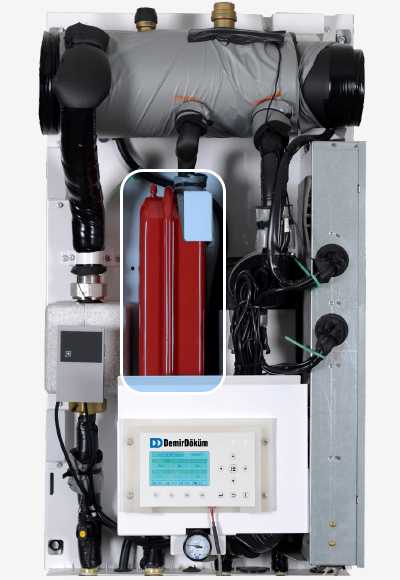

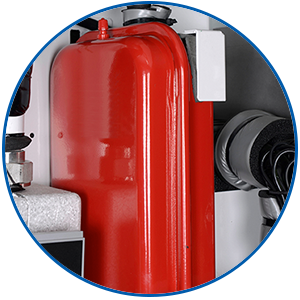

GENLEŞME TANKI
Sistemdeki sıcaklık artışına göre sistem basıncını dengeler. Güvenilir bir çalışma sistemi sağlar.

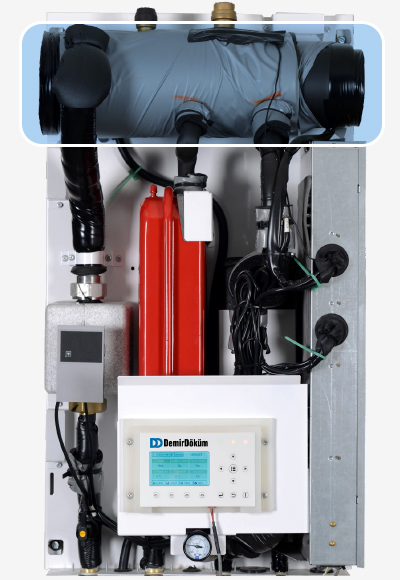

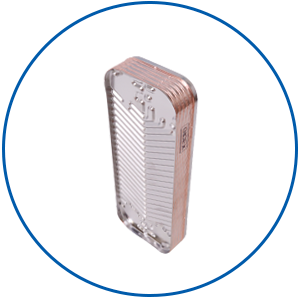

PLAKALI EŞANJÖR
Farklı sıcaklıklardaki akışkanların birbirlerini karışmalarını önleyerek aralarında ısı transferi yapılmasını sağlar.

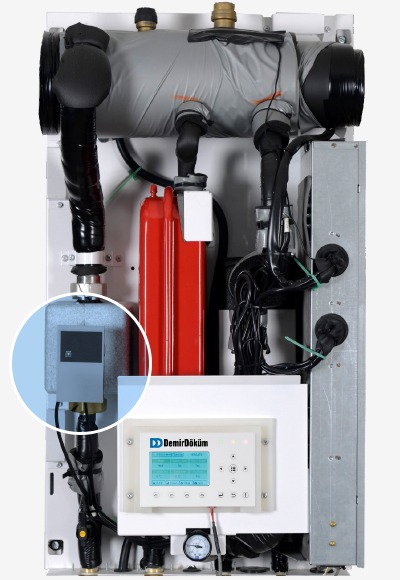

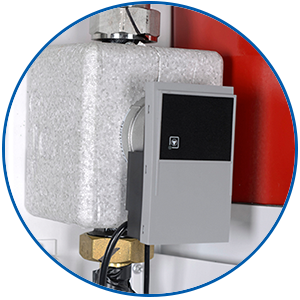

YÜKSEK VERİMLİ POMPA
Üç hızlı ayarlanabilir su pompasıdır ve sistemde yeterli akış hızı ve su akışı sağlar.
Teknik Özellik Tablosu
|
Birim |
DemirDöküm Isı Pompası 16 kW - İç Ünite |
Güç Kaynağı |
V/Faz/Hz |
220-240/1/50 |
Elektrik tüketim Kapasitesi* |
W |
6.100 |
Isıtma için Gidiş Suyu Sıcaklığı (min. - maks.) |
°C |
22-55 |
Soğutma için Gidiş Suyu Sıcaklığı (min. - maks.) |
°C |
7-25 |
Sirkülasyon Pompası Maksimum Basma Yüksekliği |
m |
7,50 |
Tesisat Bağlantısı |
|
DN 25 (1") |
Sirkülasyon Pompası Devir Sayısı |
lt/h |
800 / 4770 |
Sirkülasyon Pompası Elektrik Girişi |
W |
4 - 75 |
Sirkülasyon Pompası Su Akış Sınırı |
litre/dk |
25 |
Su Basıncı |
bar |
0,5-2,5 |
Elektrikli Isıtıcı Kademe Sayısı |
|
2 |
Elektrikli Isıtıcı Kapasite |
kW |
6(2x3) |
Genleşme Tankı |
litre |
10 |
Ses Basınç Seviyesi |
dB(A) |
31 |
Bağlantı Borusu (Gaz/Sıvı) |
inch |
15,9 / 9,52 |
Ölçüler (YxGxD) |
mm |
981x500x324 |
Net Ağırlık |
kg |
57 |
* Elektirik değerleri: V/Ph/A: Monofaz - 220-240/~/50 dış ünite ve iç ünite ayrı ayrı fazlardan beslenmelidir. |
|
Birim |
DemirDöküm Isı Pompası 16 kW - Dış Ünite |
Güç Kaynağı |
V/Faz/Hz |
220-240/1/50 |
Kapasite (Isıtma)** |
kW / Btu/h |
15,5 / 52.886 |
Kapasite (Soğutma)*** |
kW / Btu/h |
14,5 / 49.474 |
Maks. Elektrik Tüketim Kapasitesi (Isıtma) |
kW |
4,50 |
Maks. Elektrik Tüketim Kapasitesi (Soğutma) |
kW |
4,30 |
COP** |
W/W |
4,10 |
EER*** |
W/W |
3,20 |
Soğutucu Akışkan Dolum Miktarı**** |
kg |
3,60 |
Maksimum Kullanım Suyu Sıcaklığı |
°C |
80 |
Ses Basınç Seviyesi |
dB(A) |
58 |
Bağlantı Borusu (Gaz/Sıvı) |
inch |
5,8/3,8 |
Kullanım Aralıkları (Isıtma) |
°C |
-20 - 35 |
Kullanım Aralıkları (Soğutma) |
°C |
10 - 48 |
Kullanım Aralıkları (Sıcak Su) |
°C |
-20 - 45 |
Ölçüler (GxDxY) |
mm |
1.345x900x412 |
Net Ağırlık |
kg |
107 |
** Isıtma: Dış hava sıcaklığı 7°C, Gidiş suyu sıcaklığı 35°C, Dönüş suyu sıcaklığı 30°C |
*** Isıtma: Dış hava sıcaklığı 35°C, Gidiş suyu sıcaklığı 18°C, Dönüş suyu sıcaklığı 23°C |
**** Cihaz içerisindeki gaz miktarı maksimum 10 m’ye kadar yeterlidir. |

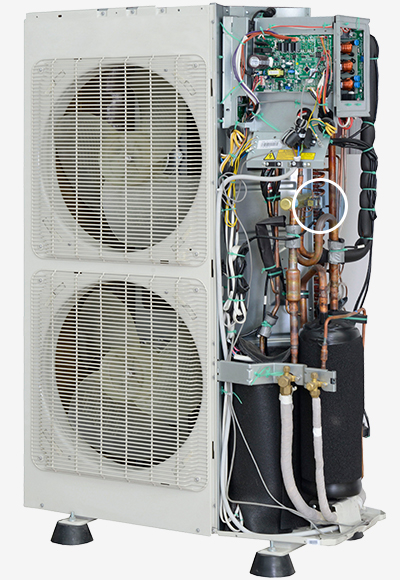

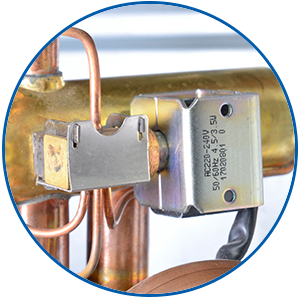

4 YOLLU VANA
Sistem içersindeki gaz akışının yönünü belirler. Defrost ve soğutma anında otomatik olarak devreye girer.

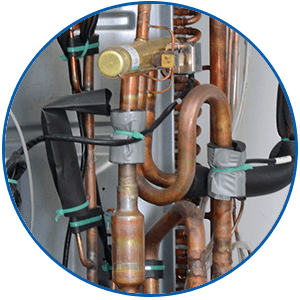

ELEKTRONİK GENLEŞME VALFİ
Gaz, sistemin durumuna bağlı olarak soğutucu akışkan talebine göre otomatik olarak ayarlanabilir. Kılcal borulardan daha fazla enerji tasarrufu sağlar.

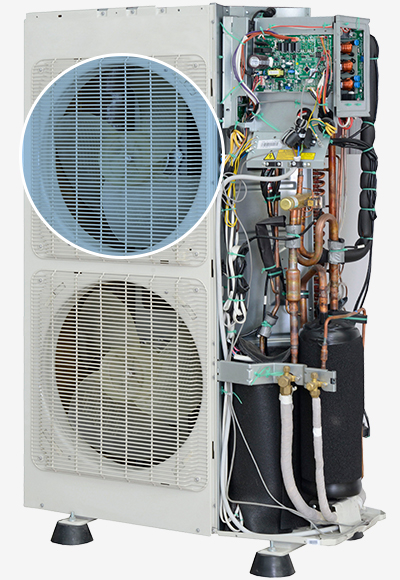

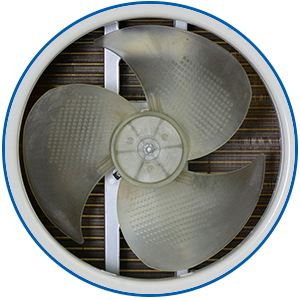

INVERTER FAN
R 410 A akışkanı üzerindeki enerjiyi doğaya aktarır. İnventer özelliği sayesinde ihtiyaca göre devrini ayarlayarak enerji verimliliği sağlar.

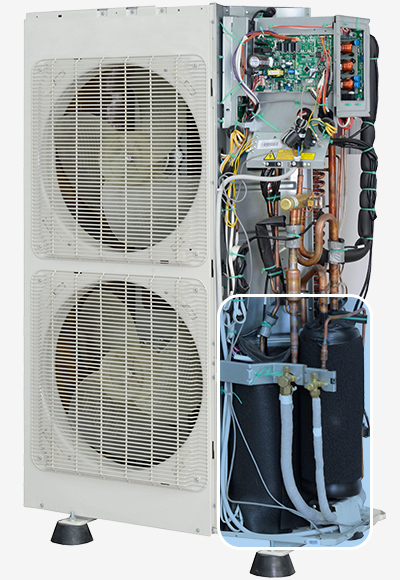

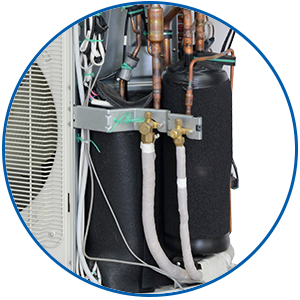

INVERTER KOMPRESÖR
R 410 A gazının basıncını ve sıcaklığını arttırarak enerjiyi tesisata aktarır. İnverter özelliği sayesinde ihtiyaca göre dönüş hızını ayarlayarak elektrik tüketiminde verimlilik sağlar.
Teknik Özellik Tablosu
|
Birim |
DemirDöküm Isı Pompası 16 kW - İç Ünite |
Güç Kaynağı |
V/Faz/Hz |
220-240/1/50 |
Elektrik tüketim Kapasitesi* |
W |
6.100 |
Isıtma için Gidiş Suyu Sıcaklığı (min. - maks.) |
°C |
22-55 |
Soğutma için Gidiş Suyu Sıcaklığı (min. - maks.) |
°C |
7-25 |
Sirkülasyon Pompası Maksimum Basma Yüksekliği |
m |
7,50 |
Tesisat Bağlantısı |
|
DN 25 (1") |
Sirkülasyon Pompası Devir Sayısı |
lt/h |
800 / 4770 |
Sirkülasyon Pompası Elektrik Girişi |
W |
4 - 75 |
Sirkülasyon Pompası Su Akış Sınırı |
litre/dk |
25 |
Su Basıncı |
bar |
0,5-2,5 |
Elektrikli Isıtıcı Kademe Sayısı |
|
2 |
Elektrikli Isıtıcı Kapasite |
kW |
6(2x3) |
Genleşme Tankı |
litre |
10 |
Ses Basınç Seviyesi |
dB(A) |
31 |
Bağlantı Borusu (Gaz/Sıvı) |
inch |
15,9 / 9,52 |
Ölçüler (YxGxD) |
mm |
981x500x324 |
Net Ağırlık |
kg |
57 |
* Elektirik değerleri: V/Ph/A: Monofaz - 220-240/~/50 dış ünite ve iç ünite ayrı ayrı fazlardan beslenmelidir. |
|
Birim |
DemirDöküm Isı Pompası 16 kW - Dış Ünite |
Güç Kaynağı |
V/Faz/Hz |
220-240/1/50 |
Kapasite (Isıtma)** |
kW / Btu/h |
15,5 / 52.886 |
Kapasite (Soğutma)*** |
kW / Btu/h |
14,5 / 49.474 |
Maks. Elektrik Tüketim Kapasitesi (Isıtma) |
kW |
4,50 |
Maks. Elektrik Tüketim Kapasitesi (Soğutma) |
kW |
4,30 |
COP** |
W/W |
4,10 |
EER*** |
W/W |
3,20 |
Soğutucu Akışkan Dolum Miktarı**** |
kg |
3,60 |
Maksimum Kullanım Suyu Sıcaklığı |
°C |
80 |
Ses Basınç Seviyesi |
dB(A) |
58 |
Bağlantı Borusu (Gaz/Sıvı) |
inch |
5,8/3,8 |
Kullanım Aralıkları (Isıtma) |
°C |
-20 - 35 |
Kullanım Aralıkları (Soğutma) |
°C |
10 - 48 |
Kullanım Aralıkları (Sıcak Su) |
°C |
-20 - 45 |
Ölçüler (GxDxY) |
mm |
1.345x900x412 |
Net Ağırlık |
kg |
107 |
** Isıtma: Dış hava sıcaklığı 7°C, Gidiş suyu sıcaklığı 35°C, Dönüş suyu sıcaklığı 30°C |
*** Isıtma: Dış hava sıcaklığı 35°C, Gidiş suyu sıcaklığı 18°C, Dönüş suyu sıcaklığı 23°C |
**** Cihaz içerisindeki gaz miktarı maksimum 10 m’ye kadar yeterlidir. |
