MAXİPREMİX 100 – 150 kW
TEKNİK ÖZELLİKLERİ
* Due to the effectiveness of 21.04.2018 Date ERP regulation in Turkey, sales of non-condense boilers is not available in Turkey.

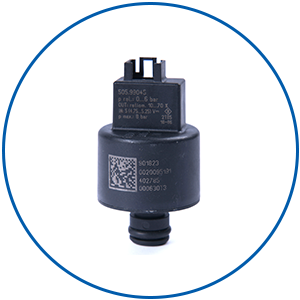

BASINÇ SENSÖRÜ
Sistem basıncı 0,5 barın altına düşmesi sonucunda cihazın çalışması durur.
4,5 barın üzerine çıkması durumda ise ekranda hata mesajı görülür ancak sistem çalışmaya devam eder.

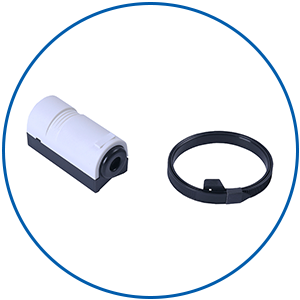

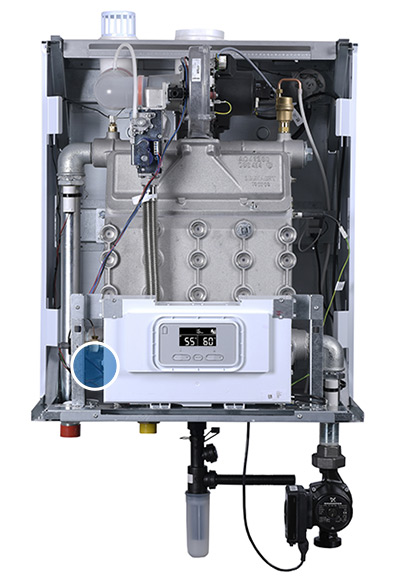

NTC SENSÖR
Gidiş ve Dönüş borularında bulunan 2 adet sensör ile sistemin çalışması kontrol edilir.

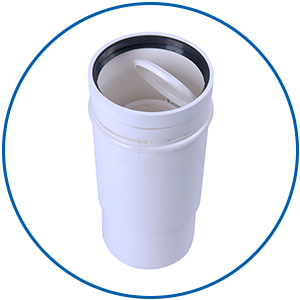

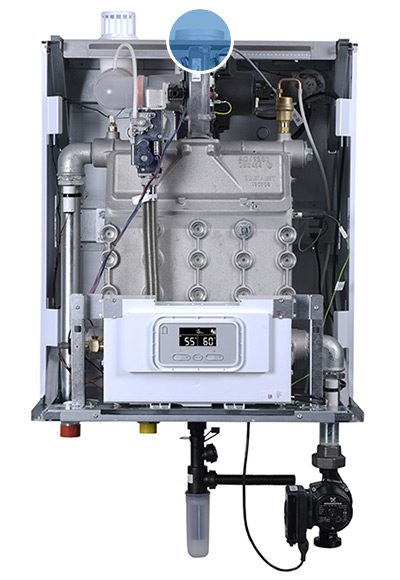

ATIK GAZ KLAPESİ
Kaskad sistemlerde, Pozitif bacayla kullanılan atık gaz klapesi cihaz içerisine entegre edilmiştir. Bu sayede atık gazın cihazın içerisine girmesi engellenerek güvenli kaskad sistemi kurulmuş olur.

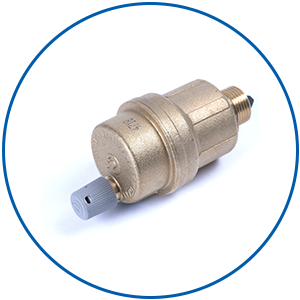

HAVA ATMA PURJÖRÜ
Eşanjör üzerinde entegre olarak bulunur.
Kazanın çalışmasını ve performansını düşüren hava sorunlarını ortadan kaldırır.
Kazan içindeki aşırı ısınmayı ve gürültüyü engeller.
Pompa içerisinde kavitasyon sorunlarını yok ederek uzun ömürlü kullanım sağlar.

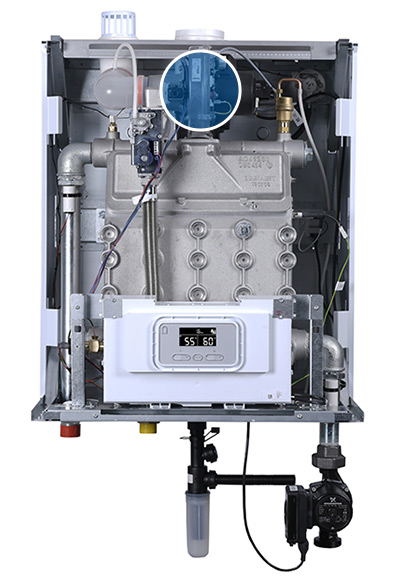

MODÜLASYONLU FAN
Modülasyonlu fan sayesinde ihtiyaca göre yakıt ile hava karıştırılır ve eşanjör içerisine üflenir. DemirDöküm MaxiPremix Duvar Tipi Yoğuşmalı Kazanlardaki %20 modülasyon oranı ile 19,5 kW’ya kadar küçük kapasite ihtiyaçlarını bile karşılamaktadır.

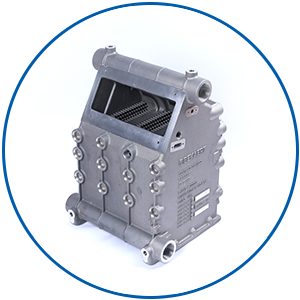

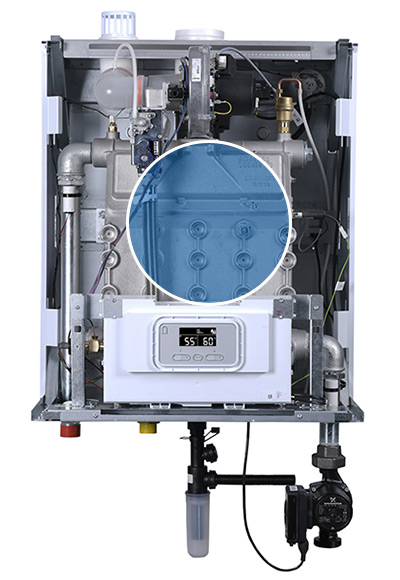

ALÜMINYUM-SILISYUM EŞANJÖR
Yüksek güvenlikli özel monoblok tasarımı sayesinde güvenli kullanım imkanı sunar. Yüksek ısı iletkenliği ve korozyon direncine sahip alüminyum alaşımı sayesinde yüksek verimlilik sağlanmaktadır.

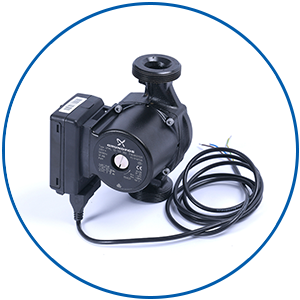

YÜKSEK VERİMLİ POMPA
Maksimum enerji verimliliği ile elektrik tasarrufu sağlar. Sessiz çalışma imkanı sunar.
Teknik Özellik Tablosu
|
Birim |
MaxiPremix 100 kW |
MaxiPremix 150 kW |
Model Adı |
|
PS100-AL/1-C (H-TR) |
PS150-AL/1-C (H-TR) |
Cihaz Giriş Enerjisi (Min.- Max.) |
kW |
20,0- 100,0 |
30,0 - 150,0 |
Cihaz Çıkış Enerjisi (80/60 °C) (Min.- Max.) |
kW |
19,5 - 97,4 |
29,0 - 145,3 |
Cihaz Çıkış Enerjisi (50/30 °C) (Max.) |
kW |
20,4 - 102,2 |
30,9 -154,4 |
80/60 °C deki nominal verim |
% |
97.40 |
96.90 |
50/30 °C deki nominal verim |
% |
102.20 |
102.10 |
%30 kapasitedeki verim (Dönüş suyu sıcaklığı 30°C) |
% |
108.30 |
108.10 |
Bekleme modunda ısı kaybı |
W |
134.38 |
131.07 |
Baca Tipleri |
|
C13, C33, C43, B23, B23P, B53, B53P |
C13, C33, C43, B23, B23P, B53, B53P |
Gaz Kategorisi |
|
H Sınıfı (G20 )
Propan (G31) |
H Sınıfı (G20 )
Propan (G31) |
Gaz Kategorisi |
|
II2H3P |
II2H3P |
Yanma Odası |
|
Yatay |
Yatay |
Emisyon NOx (EN 15502) |
mg/kWh |
39,83 ≤ 56 (Sınıf 6) |
33,88 ≤ 56 (Sınıf 6) |
Emisyon min. – max. güçte (G20) CO2 |
% |
8,8-9,4 |
8,3-9,4 |
Atık gaz sıcaklığı min. – max. güçte (80/60 °C) |
°C |
40 - 85 |
40 - 85 |
Atık gaz sıcaklığı min. – max. güçte (50/30 °C) |
°C |
40 - 65 |
40 - 65 |
Atık gaz debi miktarı (Deniz seviyesi atmosfer basıncı) min. – max. güçte (80/60 °C) -G20 |
kg/s |
9,05-47 |
13,57-71,44 |
Atık gaz debi miktarı (Deniz seviyesi atmosfer basıncı) min. – max. güçte (80/60 °C) -G31 (Propan) |
kg/s |
25,85 - 134,2 |
30,55 - 161,8 |
Maks. gaz sarfiyatı G20 (15 °C ve 1013 mbar) |
m³/h |
11 |
16 |
Maks. gaz sarfiyatı G31 (Propan) (15 °C ve 1013 mbar) |
m³/h |
4 |
6 |
Maksimum dayanım basıncı |
bar |
6 |
6 |
Minimum çalışma basıncı |
bar |
0.5 |
0.5 |
Maksimum limit termostat sıcaklığı |
°C |
105 |
105 |
Ayar sıcaklığı (min. – max.) |
°C |
20-85 |
20-85 |
Maksimum yoğuşma suyu debisi (50/30 °C) |
lt/h |
5.6 |
6 |
Pompa basma yüksekliği |
mbar |
410 |
410 |
Tesisat tarafına kalan basma yüksekliği |
mbar |
210 |
195 |
