DEMİRDÖKÜM MAXİAİR PLUS ISI POMPASI - 14kW
TEKNİK ÖZELLİKLER
* Due to the effectiveness of 21.04.2018 Date ERP regulation in Turkey, sales of non-condense boilers is not available in Turkey.

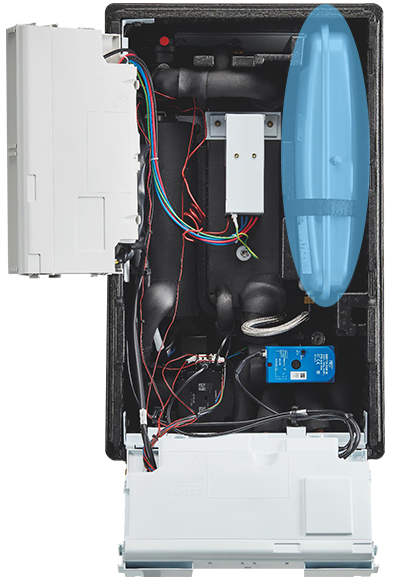

GENLEŞME TANKI
Sistemdeki sıcaklık artışına göre sistem basıncını dengeler. Güvenilir bir çalışma sistemi sağlar.

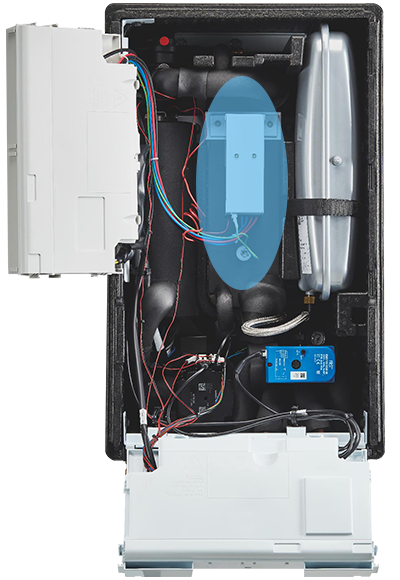

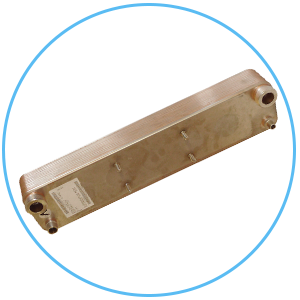

PLAKALI EŞANJÖR
Isı transferi için paslanmaz çelik plakalı ısı eşanjörü kullanılır. Bu, ısı kaybını önlemek ve verimliliği arttırmak için yalıtılmıştır.

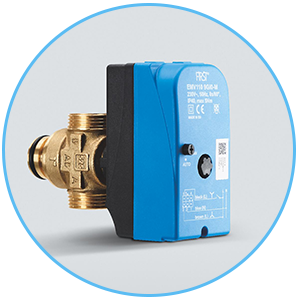

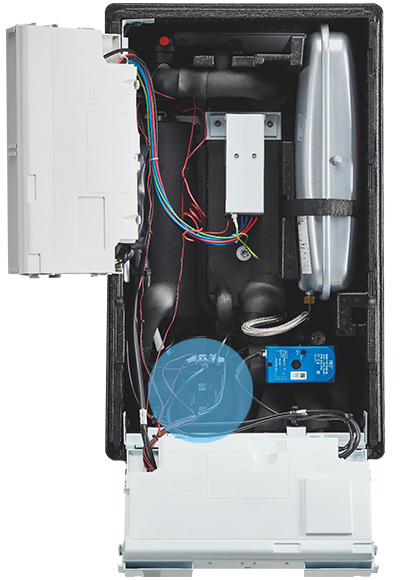

ÜÇ YOLLU VANA
3 yollu vana iç üniteye entegredir ve ısıtma ve sıcak kullanım suyu modu arasında hareket eder.
İç üniteye entegre olması sayesinde sıcak kullanım suyu talebi olan sistemlerde boylere direkt bağlantı imkanı sunar ilave bir aksesuara gerek kalmaz.

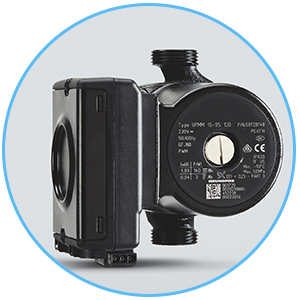

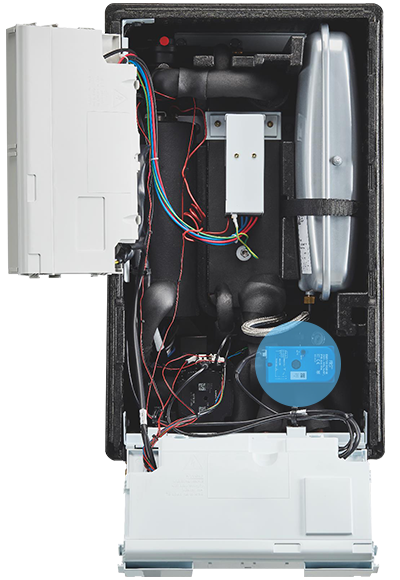

YÜKSEK VERİMLİ POMPA
Entegre yüksek verimli pompa, soğutucudaki enerjiyi ısı kaynağı kurulumuna aktarma görevine sahiptir. Hız ayarlı yüksek verimli bir pompa, ısıtma tesisatındaki debiyi sağlamak için kullanılır.
Kullanılan yüksek verimli pompa, çalışma sırasında geleneksel tek kademeli bir pompaya göre%60 ila %80 daha az elektrik enerjisi tüketir ve tasarruf sağlar.
Teknik Özellik Tablosu
|
Birim |
DemirDöküm MaxiAir Plus Isı Pompası 14 kW - İç Ünite |
Ürün Tanımı |
|
HA 12-5 WSB |
Güç Beslemesi |
V/Faz/Hz |
"230 V (+%10/-%15), 50 Hz, 1~/N/PE 400 V (+%10/-%15), 50 Hz, 3~/N/PE" |
Boyutlar (YxGxD) |
mm |
720x440x350 |
Ağırlık |
kg |
26,5 |
Entegre Takviye Isıtıcı Gücü |
kW |
9* |
Elektrikli Isıtıcı Kademe Sayısı |
|
12 |
Ses Basınç Seviyesi****** |
dB(A) |
45 |
Ses Gücü (Isıtma - A7/W35)*** |
dB(A) |
45 |
Ses Gücü (Soğutma - A35/W18)*** |
dB(A) |
43 |
Tesisat Bağlantısı |
inch |
1’’ |
Isıtma için Gidiş Suyu Sıcaklığı (min. - maks.) |
℃ |
20 - 55 |
Soğutma için Gidiş Suyu Sıcaklığı (min. - maks.) |
℃ |
7 - 25 |
Takviye Isıtıcı ile Isıtma Devresi Suyu Maks. Sıcaklığı |
℃ |
75 |
Enerji sınıfı (Isıtma) |
|
A++ |
Enerji sınıfı (Soğutma) |
|
A++ |
Kaskad Yapılabilen Cihaz Adeti |
|
7 |
İç - Dış Ünite Bakır Boru Bağlantısı Uzunluğu (min. - max.) |
m |
3 - 25 |
Dış - İç Ünite Arası Kot Farkı |
m |
10 |
Kablo Kesidi** (TTR) (230 V) |
mm² |
"3x4 (Maks. 6 kW olarak)" |
Kablo Kesidi** (TTR) (400 V) |
mm² |
5x2,5 |
Sirkülasyon Pompası Maksimum Basma Yüksekliği |
m |
9,5 |
Sirkülasyon Pompası Devir Sayısı |
m³/saat |
1,80 |
Sirkülasyon Pompası Elektrik Girişi (Nominal) |
W |
100 |
Tesisat Minimum Debi Miktarı |
m³/saat |
1,18 |
Cihaz Dayanım Basıncı |
bar |
3 |
* Takviye ısıtıcı trifaze bağlantısında 9 kW olarak belirlenebilir. Eğer monofaze bağlantısı yapılacak ise 6 kW olarak alınmalıdır. |
** Daire içi ortalama 20 mt lik kablo uzunluğu için verilen çaptır. |

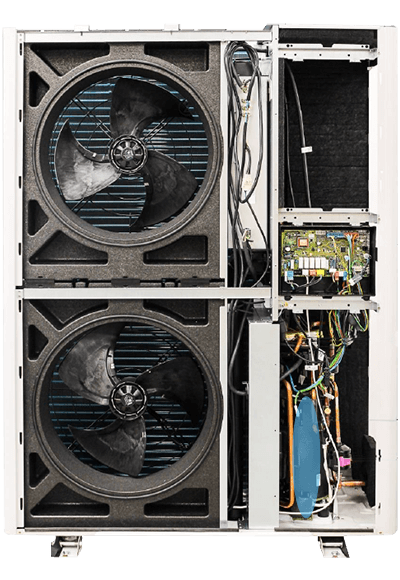

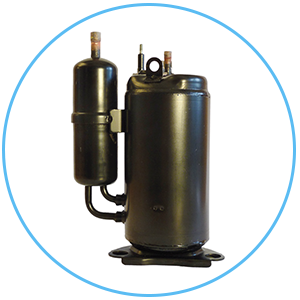

DC INVERTER KOMPRESÖR
Isı pompaları, basınç ve sıcaklık seviyesinin arttırılmasını sağlayan bir döner kompresör ile donatılmıştır. İnverter teknolojisi, kompresör hızının ayarlanmasını sağlar. Bu, sadece gerekli olan çıkışın üretildiği ve kompresörün sürekli olarak açılıp kapanmasının engellendiği anlamına gelir.
DÖRT YOLLU VANA
Isı pompası ile, aktif soğutma ve evaporatörün buzunun çözülmesi için soğutucu devresinin yönünü değiştirmek gerekir. Soğutma devresindeki soğutucunun yönü, 4 yollu vanadaki valf ile anahtarlanır veya değiştirilir.

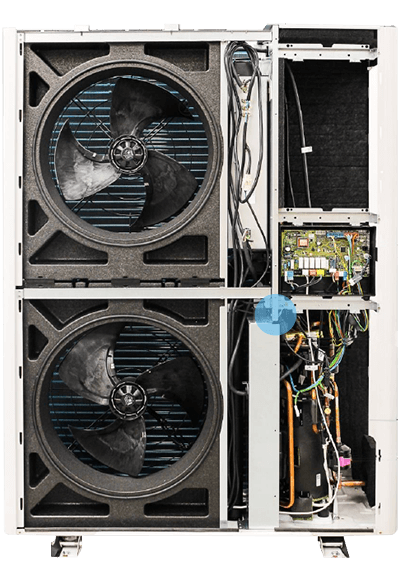

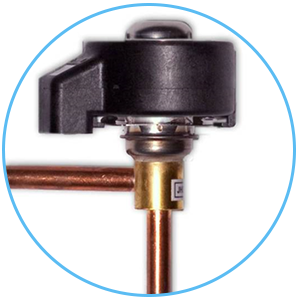

ELEKTRONİK GENLEŞME VANASI
Genleşme valfi, soğutucu akışkan akışını istenen aşırı soğutma/aşırı ısınmaya ulaşacak şekilde düzenler. Otomatik olarak ayarlanan vana COP değerinin yüksek olmasına bu sayede de daha fazla tasarruf sağlanmasına yardımcı olur. Vananın manuel olarak ayarlanması gerekmez

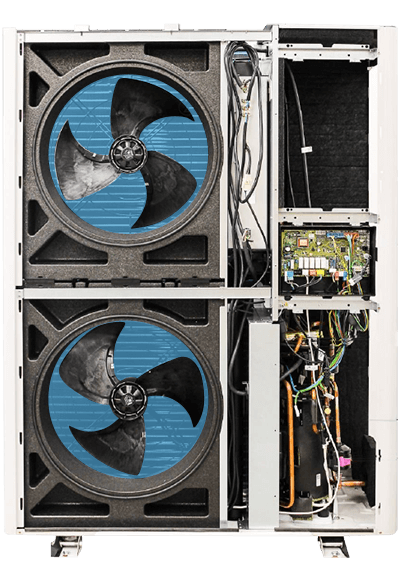

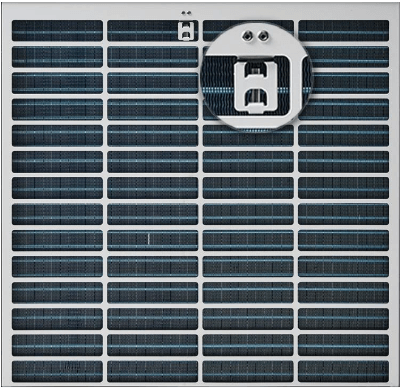

INVERTER MODÜLÜ
Inverter Modülü, ısı değişim yüzeyini arttırmak için alüminyum kaburgalarla donatılmış bakır borulardan oluşur. Bu boru demeti, havadan soğutucu akışkana optimum ısı transferi sağlar.

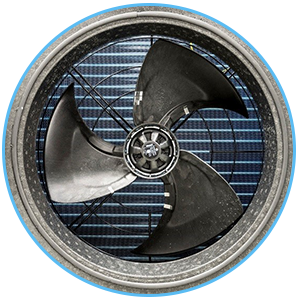

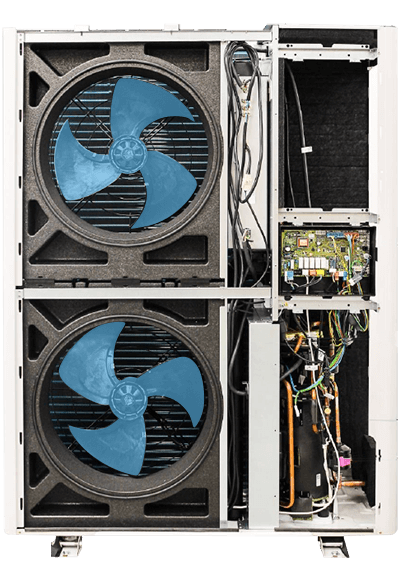

YÜKSEK VERİMLİ FAN VE FAN MOTORU
Isı pompaları, 230 V AC sürekli voltajla çalışan güçlü, yüksek verimli ve modülasyonlu bir eksenel fan ile donatılmıştır. Bu fanın görevi, her zaman evaporatörün tesisatın yakıt tasarruflu çalışmasını sağlamak için yeterli dış hava ile donatmasıdır.
Teknik Özellik Tablosu
|
Birim |
DemirDöküm MaxiAir Plus Isı Pompası 14 kW - Dış Ünite |
Ürün Tanımı |
|
HA 12-5 OS 230V |
Kapasite (Isıtma)**** |
kW |
10,25 |
Kapasite (Soğutma)***** |
kW |
12,78 |
Elektrik Tüketim Kapasitesi (Isıtma)**** |
kW |
2,26 |
Elektrik Tüketim Kapasitesi (Soğutma)***** |
kW |
3,90 |
COP**** |
W/W |
4,54 |
EER***** |
W/W |
3,28 |
Güç Beslemesi |
V/Faz/Hz |
230/50/1 |
Kullanım Aralıkları (Isıtma) |
℃ |
-20 - 20 |
Kullanım Aralıkları (Soğutma) |
℃ |
15 - 46 |
Kullanım Aralıkları (Sıcak Su) |
℃ |
-20 - 43 |
Ölçüler (YxGxD) |
mm |
1.565x1.100x450 |
Net Ağırlık |
kg |
191 |
Ses Gücü (Isıtma - A7/W35)*** |
dB(A) |
59 |
Ses Gücü (Soğutma - A35/W18)*** |
dB(A) |
59 |
Soğutucu Madde Hattı Uzunluğu (min. - maks.) |
m |
3- 25 |
Soğutucu Madde Dolum Miktarı |
kg |
3,60 |
Boru çapları (Gaz/Sıvı) |
inch |
5/8'' - 3/8'' |
***EN 12102, EN ISO 9614-1 standardındadır. |
**** A7/W35 EN14511 standardına göre |
***** A35/W18 EN 14511 standardına göre |
****** 1 metre mesafede / %60 sessiz çalışma modunda |
A35/W18 EN 14511 standardına göre |
