MAXİCONDENSE 110 – 150
TEKNİK ÖZELLİKLERİ
* Due to the effectiveness of 21.04.2018 Date ERP regulation in Turkey, sales of non-condense boilers is not available in Turkey.

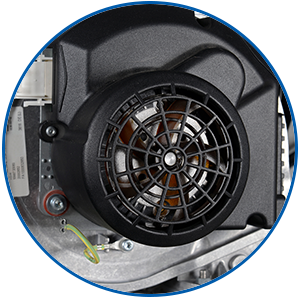

FAN
Modülasyonlu fan sayesinde ihtiyaca göre yakıt ile hava karıştırılır ve eşanjör içerisine üflenir. DemirDöküm MaxiCondense Duvar Tipi Yoğuşmalı Kazanlardaki %20 modülasyon oranı ile 19 kW’ya kadar küçük kapasite ihtiyaçlarını bile karşılamaktadır.
BRÜLÖR
Premix teknolojisi ile fanda karıştırılan yakıt ve hava karışımı brülörde yakılır. Bu sayede çok daha verimli yanma gerçekleşmiş olur.
ENTEGRE KLAPE
Atık gaz baca klapesi kullanımı ile yoğuşmalı kaskad sistemlerinde cihazlardan herhangi birinin durması halinde diğer çalışan cihazların oluşturmuş oldukları atık gazın çalışmayan cihazlara girmesi önlenmiş olmaktadır. Bu sayede güvenli kaskad sistemi kurulmuş, kolay ve düşük maliyetli kurulum sağlanmış olur.

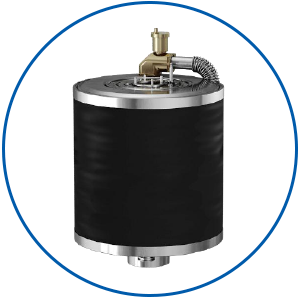

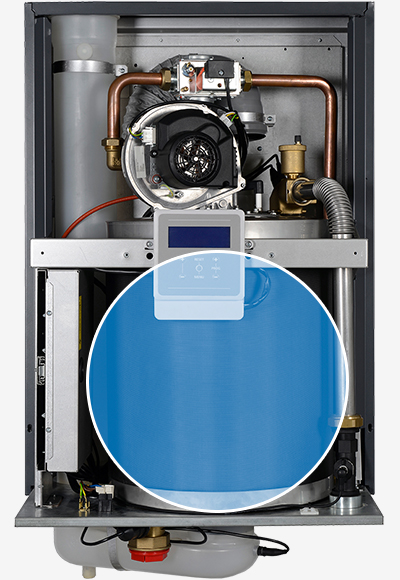

EŞANJÖR
316 L paslanmaz çelikten tasarlanan eşanjör sayesinde çok daha yüksek korozyon direncine sahiptir. Bu sayede tesisat suyu içerisindeki kirece ve sertliğe daha dayanıklı ve çok daha uzun ömürlü kullanım imkanı sağlanmıştır.
Aynı zamanda eşanjörün ısıl iletkenliği artmakta ve eşanjör içinde ısı transferi çok daha hızlı sağlanmaktadır. Bu sayede istenilen sıcaklığa daha hızlı ulaşıldığı için konforlu kullanım imkanı sunar.

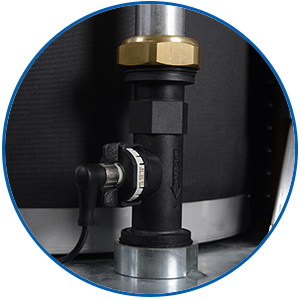

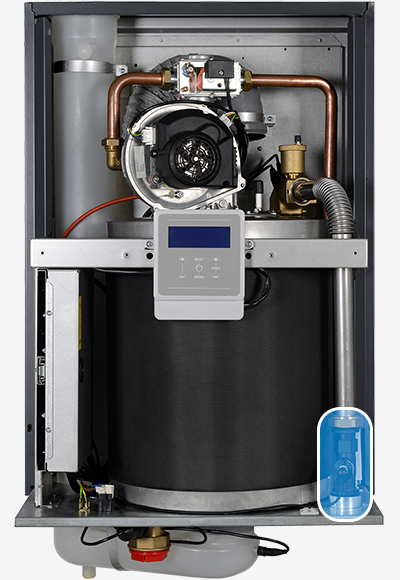

DEBİ SENSÖRÜ
Cihaz içerisindeki akış miktarını ölçerek pompanın modülasyon yapmasına yardımcı olur. Ayrıca, cihaz içerisindeki akış miktarını kontrol eder, güvenli çalışma sağlar.
Teknik Özellik Tablosu
|
Birim |
MaxiCondense 110 B |
MaxiCondense 110 C |
MaxiCondense 150 B |
MaxiCondense 150 C |
Cihaz Giriş Enerjisi (Max.- Min.) |
kW |
97 / 19, 4 |
97 / 19, 4 |
131 / 26,2 |
131 / 26,2 |
Cihaz Çıkış Enerjisi (80/60 °C) (Max. - Min.) |
kW |
95,3 / 19,2 |
95,3 / 19,2 |
129 / 26 |
129 / 26 |
Cihaz Çıkış Enerjisi (50/30 °C) (Max.) |
kW |
105,1 |
105,1 |
142,1 |
142,1 |
Cihaz Çıkış Enerjisi (60/40 °C) (Max.) |
kW |
101,1 |
101,1 |
137,3 |
137,3 |
80/60 °C deki verim |
% |
97,9 |
97,9 |
97,9 |
97,9 |
%30 kapasitedeki verim |
% |
108,8 |
108,8 |
108,9 |
108,9 |
80/60 °C deki brülör ve baca kayıpları |
% |
2,6 |
2,6 |
2,6 |
2,6 |
%30 kapasitede (50/30 °C de) brülör ve baca kayıpları |
% |
0,6 |
0,6 |
0,6 |
0,6 |
Bekleme modunda ısı kaybı |
W |
124 |
124 |
168 |
168 |
Bekleme modunda ısı kaybı |
% |
0,1 |
0,1 |
0,1 |
0,1 |
Cihaz Tipleri |
|
B23, B53;B53P |
C13, C33;C53 |
B23, B53; B53P |
C13, C33;C53 |
Gaz Kategorisi |
|
G 20 |
G 20 |
G 20 |
G 20 |
Cihaz Kategorisi |
|
I2H |
I2H |
I2H |
I2H |
Yanma Odası |
|
Dikey |
Dikey |
Dikey |
Dikey |
Ses gücü |
dB(A) |
56 |
56 |
57 |
57 |
Emisyon NOx (EN 15502) |
mg/kWh |
38,7 |
38,7 |
46,1 |
46,1 |
Emisyon min. – max. güçte (G20) CO2 |
% |
9 – 9 |
9 – 9 |
9 – 9 |
9 – 9 |
Emisyon min. – max. güçte (G20) CO |
ppm |
91,5/7,5 |
91,5/7,5 |
91,5/5,6 |
91,5/5,6 |
Atık gaz sıcaklığı min. – max. güçte (80/60 °C) |
°C |
78/62 |
78/62 |
77/61 |
77/61 |
Atık gaz sıcaklığı min. – max. güçte (50/30 °C) |
°C |
49/35 |
49/35 |
48/35 |
48/35 |
Atık gaz debi miktarı (Deniz seviyesi atmosfer basıncı) |
kg/s |
0,046 |
0,046 |
0,06 |
0,06 |
Cihaz iç direnci (ΔT = 20 °C) |
mbar |
210 |
210 |
510 |
510 |
Tesisat tarafına kalan basma yüksekliği (ΔT = 20 °C) |
mbar |
370 |
370 |
570 |
570 |
Max. – Min. gaz tüketimi (G 20) |
m³/h |
2,06-10,3 |
2,06-10,3 |
2,78-14 |
2,78-14 |
Maksimum dayanım basıncı |
bar |
6 |
6 |
6 |
6 |
Minimum çalışma basıncı |
bar |
0,7 |
0,7 |
0,7 |
0,7 |
Maksimum limit termostat sıcaklığı |
°C |
95 |
95 |
95 |
95 |
Ayar sıcaklığı (min. – max.) |
°C |
30 - 80 |
30 - 80 |
30 - 80 |
30 - 80 |
Cihaz içerisindeki su miktarı |
lt |
17 |
17 |
25 |
25 |
Maksimum yoğuşma suyu debisi (50/30 °C) |
lt/h |
15 |
15 |
19,8 |
19,8 |
